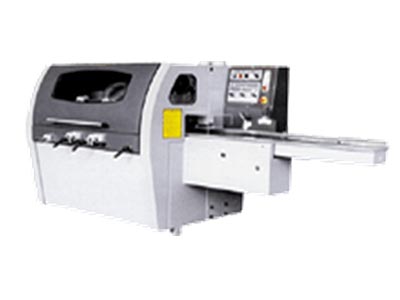

Четырехсторонний станок PROFIMAT 23S

Четырехсторонний станок предназначен для профильной и плоскостной обработки пиломатериала с 4-х сторон за один проход с целью получения изделий высокого качества с точными геометрическими размерами (половой доски, вагонки, наличников, брусков, плинтуса и прочих фасонных изделий).

Отличительные особенности четырехстороннего станка
PROFIMAT 23S:

• Несмотря на маленький размер станок позволяет обрабатывать заготовки шириной до 200 мм;
• Высокая точность обработки достигается благодаря специальной конструкции шпиндельных узлов с повышенной жесткостью и точностью изготовления;
• Увеличенная скорость резания повышает чистоту обработки заготовки;
• На первом нижнем шпинделе четырехстороннего станка PROFIMAT 23S устанавливается пазовая фреза для формирования дополнительной базы, что позволяет повысить качество готового изделия;
• Подача осуществляется четырьмя металлическими рифлеными и одним вальцом с полиуретановым покрытием по всей зоне обработки;
• Сила прижима каждого ролика регулируется отдельно;
• Простота и удобство настройки станка осуществляется благодаря удобному расположению органов управления;
• Четырехсторонний станок оборудован цифровыми индикаторами перемещения суппортов;
• В стандартную комплектацию четырехстороннего станка PROFIMAT 23S входит шумоизоляционная кабина;
• Компактность и небольшой вес четырехстороннего станка PROFIMAT 23S позволяют устанавливать его в небольших неподготовленных помещениях;

На предприятиях с тяжелыми условиями эксплуатации для работы с низкокачественными заготовками рекомендуется применять именно четырехсторонние станки PROFIMAT.

Технические характеристики

Модель "PROFIMAT 18 S "PROFIMAT 23S" Размеры обрабатываемой заготовки, мм - длина не менее 250 280 - ширина 16-180 18-230 - толщина 6-120 7-120 Наибольшая толщина снимаемого слоя, мм 3 3 Размеры инструмента (Dнар. х dпос), мм. - на вертикальных шпинделях (суппортах) 100-180х40 100-180х40 - на нижнем горизонтальном шпинделе (суппорте) 120х40 120х40 - на верхнем горизонтальном шпинделе (суппорте) 100-180х40 100-180х40 Количество шпинделей (суппортов), шт. 4 4 Частота вращения шпинделей, об/мин 6 000 6 000 Скорость подачи, м/мин 6;12 6;12 Длина стола подачи заготовок, мм 1700 1700 Расстояние от пола до стола подачи, мм 900 900 Мощность 1-го горизонтального шпинделя, кВт 5,5 5,5 Мощность 4-го горизонтального шпинделя, кВт 5,5 5,5 Мощность 2-го и 3-го вертикального шпинделя, кВт 7,5 7,5 Мощность привода подачи, кВт 1,5 1,5 Диаметр аспирации, мм 120 120 Суммарная мощность, кВт 20 20 Габариты, мм 2950х1180х1510 2950х1290х1510 Масса, кг. 1300 1300
