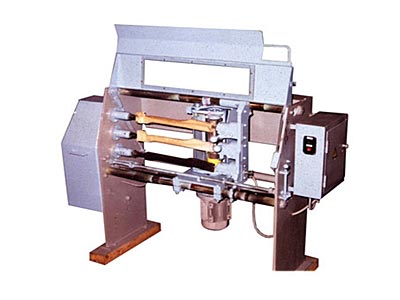

Копировально-фрезерный 2-х шпиндельный деревообрабатывающий станок «ФК 2» предназначен для изготовления из древесины различных пород одновременно 2-х изделий сложной конфигурации (фигурные подлокотники, ножки кресел, ручки ударных инструментов, винты ножек балясин и топорища).
Получение изделий на станке основано на принципе копирования модели. Модель и две заготовки закреплены горизонтально друг над другом и синхронно вращаются. Фреза расположена вертикально и обрабатывает одновременно две заготовки. Нижняя часть барабана фрезы прижата к вращающейся модели и при продольной подаче обкатывает ее профиль. Фреза при этом совершает сложное движение:
вращательное относительно собственной оси – резание
поступательное относительно продольной оси заготовок
поперечное вследствие обкатки шпинделя по профилю копира
Станок позволяет:
добиваться высокой производительности при высоком качестве изделий (1 человек обслуживает 2 станка)
легко переходить на новый вид продукции путем смены модели
значительно повысить безопасность производимых работ
использовать работников невысокой квалификации – для получения детали сложного профиля
Рекомендуется использовать станок в комплекте со шлифовальным станком мод. «ЦШЛ».
Технические характеристики
Размеры обрабатываемой заготовки, мм
— максимальная длина криволинейного профиля
— максимальный диаметр или диагональ сечения
800
130
Количество заготовок, обрабатываемых за один рабочий цикл, шт
2
Скорость подачи каретки, мм /мин
160 — 340
Скорость возврата каретки, мм /мин
6 — 9
Частота вращения шпинделей, об/мин
32 — 48
Частота вращения фрезы, об/мин
3000
Производительность при изготовлении изделий L = 500 -700 мм , шт/час
