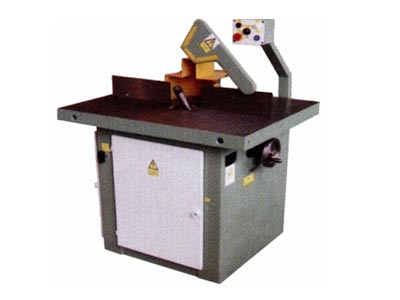

Станок фрезерный ФСШ-1А
Станок предназначен для выполнения фрезерных работ по дереву с ручной подачей заготовки шаблоном по направляющим линейкам, а также для зарезки простых шипов с помощью шипорезной каретки.
Применяется в деревообрабатывающем производстве с разнообразным ассортиментом выпускаемой продукции. Станок проходного типа.
Основные узлы станка: станииа: стол, каретка шипорезная привод главного движения, ограждение инструмента и его защита. Привод главного движения установлен на столе снизу. Электрошкаф расположен в ниже станины. На столе предусмотрены резьбовые отверстия для прижима деталей небольших сечений и длины. Со стороны рабочей поверхности стола установлены съемные диски, также кольцо набега, которое при производстве работ с помощью шаблона. Шпиндель перемещается по высоте махавичком через систему передач. Шипорезная каретка, верхняя поверхность которой находится на уровне стола станка, во время шипорезных работ перемещается по направляющим на подшипниках качения, а при фрезеровании – закрепляется рукоятками в требуемом положении.
Станок универсального типа. При обработке изделий со сложной конфигурацией, изделий небольших сечений должны быть разработаны специальные приспособления, обеспечивающие безопасную работу на станке. Ограждения инструмента имеет патрубок для вытяжки стружки и пыли в общецеховую вентиляционную систему.
Технические характеристики
Наибольшая толщина обрабатываемой заготовки (мм) |
100 |
Размеры стола (ДхШ) (мм) |
1000х800 |
Размеры внутреннего корпуса конуса Морзе шпинделя |
4 |
Наиб. верт. отностител. перемещение шпинделя (мм) |
200 |
Частота вращения шпинделя (Об/мин) |
3000; 4500; 6000; 9000 |
Высота стола над уровнем пола (мм) |
860 |
Диаметр шпиндельной насадки (мм) |
32 |
Наибольший диаметр режущего инструмента (мм) |
250 |
Габариты (ДхШхВ) (мм) |
1200х1305х1400 |
Масса (кг) |
880 |
|
