Предназначен для выполнения разнообразных фрезерных работ по дереву по направляющим линейкам с ручной подачей ( изготовление вагонки, половой доски, плинтуса, наличника, филенки и других погонажных изделий), зарезки простых шипов с помощью шипорезной каретки и криволинейного фрезерования по шаблону с ручной подачей.

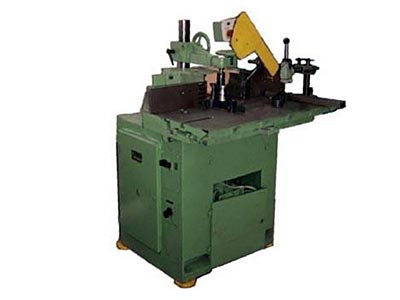

Станок собран на цельнолитой виброустойчивой чугунной станине, внутри которой установлен высокоскоростной шпиндельный узел с механизмом подъёма и приводом от двухскоростного электродвигателя. На станине установлен литой чугунный стол с шипорезной кареткой. На столе крепятся верхняя опора шпинделя, ограждение фрезы с регулируемыми направляющими линейками и патрубком для стружкоотсоса. Шипорезная каретка имеет поворотную линейку с эксцентриковым прижимом.
Технические характеристики
Наибольшая толщина обрабатываемой заготовки, мм
100
Размеры стола (длина х ширина), мм
1000х800
Размеры шипорезной каретки (длина х ширина), мм
1000х295
Наиб. вертикальное перемещение шпинделя, мм
100
Ход шипорезной каретки, мм
950
Наиб. ширина заготовки устанавливаемой на шипорезной каретке при глубине шипа 100 мм
