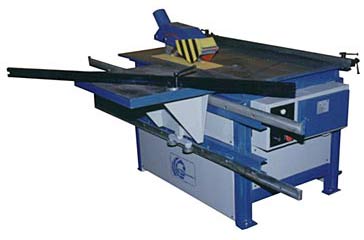

Круглопильный станок Ц6-2ИТ
Станок предназначен для продольной, поперечной и под углом распиловки досок, брусков, древесных, плитных и листовых материалов.
Станина станка - жесткая стальная конструкция коробчатой формы. Сверху установлен шлифованный рабочий стол. На столе крепится направляющая линейка усиленной конструкции, ограждение пилы с патрубком для стружкоотсоса и когтевой защитой от обратного выброса заготовки.
Внутри станины на подмоторной плите расположен эл/двигатель и шпиндельный узел с увеличенным числом оборотов для пиления твердосплавными пилами. С помощью механизма подъема осуществляется регулировка выступания пильного диска на рабочем столе. Для распиловки заготовок поперек волокон и под углом служит торцовочная каретка с увеличенным ходом.
Размеры каретки позволяют устанавливать и торцевать длинномерные заготовки. На каретке установлена направляющая линейка.
Технические характеристики
Наибольшая ширина распиливаемого материала, мм |
600 |
Наибольшая толщина обрабатываемого материала, мм |
100 |
Размеры основного литого стола, мм |
1100х810 |
Размер торцовочной каретки, мм |
600х500 |
Ход торцовочной каретки, мм |
1500 |
Диаметр пилы, мм |
400х50 |
Наибольший подъем пилы, мм |
125 |
Частота вращения пилы, об/мин |
4 100 |
Мощность э/двигателя (увеличена с 4,0 кВт) |
5,5 кВт |
Габариты, мм |
2010х2200х1130 |
Масса,кг |
480 |
|
