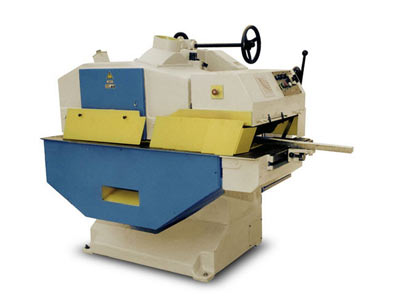

Многопильные деревообрабатывающие станки ЦДК5-3 и ЦДК5-4
Многопильные деревообрабатывающие станки ЦДК5-3 и ЦДК5-4 предназначены для продольной распиловки дисковыми пилами 2-ух кантных, и 3-х кантных брусьев на обрезные доски и 4-х кантный брус высотой до 150 мм.
Применяется на лесопильных и деревообрабатывающих предприятиях высокой и средней мощности в качестве станков второго ряда.
Конструкция предусматривает установку до 5-ти дисковых пил. Расположение пильного вала верхнее консольное. Привод от главного электродвигателя через упругую муфту. Настройка на различную ширину заготовок производится проставочными кольцами. Для базирования и правильного направления заготовок служит направляющая линейка, устанавливаемая по шкале.
Распиливаемый материал подается в зону резания гусеничной цепью звенья, которой движутся по призматическим направляющим. В зоне пиления гусеничная цепь "ныряет" по сегментным направляющим. Обрабатываемый материал прижимается к гусеничной цепи прижимным суппортом с подпружиненными роликами. Настройка на различную толщину осуществляется вертикальным перемещением суппорта с помощью маховика.
Отличительные особенности многопильных деревообрабатывающих станков ЦДК5-3 и ЦДК5-4:
- неограниченная ширина пропила
- станина литая чугунная
- конструкция подачи обеспечивает точность и прямолинейность распиловки
- подъем и опускание пильного вала за счет эксцентрикового механизма
- быстрота и удобство смены пил за счет консольного вала
- бесступенчатое изменение скорости подачи осуществляется вариатором без остановки конвейерной цепи
- реверс подачи возможен только при отключенном главном приводе для безопасности оператора служит когтевая завеса и система блокировок
- станки легко встраиваются в лесопильные потоки
- простота в обслуживании
Технические характеристики
|
ЦДК5-3 |
ЦДК5-4 |
Размеры обрабатываемого материала, мм: |
- толщина |
10-120 |
10-150 |
- длина не менее |
800 |
800 |
Диаметр пил, мм |
400 |
450 |
Диаметр вала, мм |
60 |
60 |
Количество пил, шт. |
5 |
5 |
Наибольшее расстояние между крайними пилами, мм |
250 |
250 |
Наименьшее расстояние между соседними пилами, мм |
10 |
10 |
Скорость подачи (ступенчатая), м/мин |
6 - 60 |
6 - 60 |
Скорость резания, м/сек |
60 |
60 |
Установленная мощность, кВт |
33,2 |
37,0 |
Габариты, мм |
1950х1780х1625 |
1950х1780х1625 |
Масса, кг |
2150 |
2200 |
|
