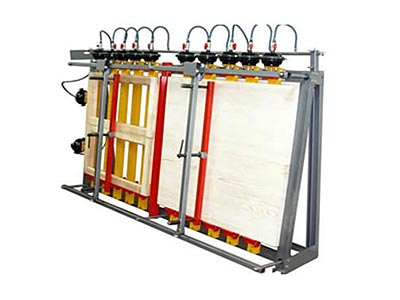

Вайма сборочная пневматическая ВП-15/2400
Пневматическая пресс-вайма ВП-15/2400 предназначена для сборки столярных щитов и сборки на клею каркасных изделий длиной до 2400 мм и шириной до 1200 мм. (дверных полотен, коробок, мебельных фасадов и т.д.)
Частое расположение пневмокамер обеспечивает (при давлении в магистрали 10 кгс/см? ) усилие до 4,2 т.с. на один погонный метр склеиваемого щита и его равномерное распределение по длине щита.
Данное усилие склейки позволяет склеивать щит толщиной до 100 мм, при этом указанное давление на 1 см? склеиваемой поверхности составляет 4 кг, что удовлетворяет техническим условиям склейки древесины практически для всех клееных массивов.
Технические характеристики
Размеры собираемых изделий, мм |
|
- наибольшая длина |
2 400 |
- наибольшая ширина |
1 200 |
- толщина |
15 - 100 |
Рейка-упор по торцу, шт |
1 |
Река-прижим по плоскости, шт |
2 |
Количество пневмокамер, шт |
|
- в горизонтальной плоскости |
10 |
- в вертикальной плоскости |
2 |
Усилие на штоке пневмокамеры, кгс |
400 - 800 |
Расход воздуха на один цикл работы, м3 |
0,1 |
Давление в системе, кгс/см |
5 - 10 |
Габаритные размеры, мм |
2850х650х1750 |
Масса, кг |
310 |
|
