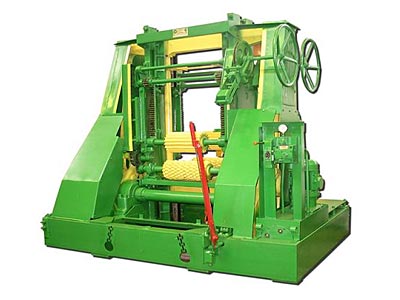

Пилорама РПМ-02
 Одноэтажная, бесфундаментная с механическим механизмом прижима.
Лесопильные рамы РПМ-02К ,РПМ-02Т, РПМ-02, являются модификациями базовой модели лесорамы РПМ. Отличительными особенностями этих лесорам являются высокая надежность, и способность работать практически в любых климатических условиях. Исполнение лесорам одноэтажное, что позволяет устанавливать их на подкладных деревянных брусьях, отпадает необходимость в изготовлении специальных фундаментов что сокращает затраты на организацию производства и сокращает сроки ввода в эксплуатацию и окупаемости. Все пилорамы семейства РПМ оснащены устройством для удаления опилок из под рамы.
Гидравлический привод подачи позволяет изменять величину подачи бесступенчато в широком диапазоне. Лесорама РПМ-02К может эксплуатироваться как отстационарного источника электроэнергии, так и от передвижной электростанции мощностью 50 КВт. Лесорама РПМ-02Т работает без использования электроэнергии, с приводом механизма пиления от коробки отбора мощности и приводом механизма подачи от гидросистемы тракторов МТЗ-80, МТЗ-82, Т-150. По заказам потребителей за отдельную плату лесорамы комплектуются ходовой частью и околорамным оборудованием.
Лесорамы семейства РПМ после установки их на подкладные брусья и подключения к источнику энергоснабжения, установки околорамного оборудования готовы к работе. Качество распила древесины соответствует ГОСТ-10295.
РПМ-01 - на ходовой части с ручным механизмом прижима.
РПМ-02 - без ходовой части с механическим механизмом прижима.
РПМ-01М - на ходовой части с гидравлическим механизмом прижима.
РПМ 02М - без ходовой части с гидравлическим механизмом прижима.
РПМ-01М - на ходовой части с ручным механизмом прижима и приводом от трактора.
РПМ-02Т - без ходовой части с механическим механизмом прижима и приводом от трактора.
На всех вышеперечисленных модификациях лесорамы 4-х вальцовый механизм подачи.
РПМ - 02К - без ходовой части с гидравлическим механизмом прижима и 8-ми вальцовым механизмом подачи.
Технические характеристики
Ширина просвета пильной рамки, мм - |
650 |
Ход пильной рамки, мм - |
410 |
Число двойных ходов пильной рамки в мин.- |
210 |
Род тока питающей сети-переменный трехфазный, - |
380В 50Гц |
Характеристики электродвигателя привода главного вала: |
· мощность, кВт- |
26,5 |
· число оборотов, об/мин - |
690 |
Наименьший просвет между вальцами, мм - |
85 |
Наибольший просвет между вальцами, мм - |
570 |
Наибольший диаметр распиливаемого бревна ( в комле), мм- |
550 |
Длина распиливаемых бревен, м |
3,5-9,5 |
Число пил в поставке, шт - |
3 - 10 |
Тип применяемых пил - пилы для одноэтажных лесопильных рам: |
· длина, мм- |
1250 |
· ширина, мм- |
180 |
· толщина, мм- |
2,2-2,5 |
Наименьшая толщина выпиливаемого материала - |
16 мм |
Вид подачи - |
непрерывная, с бесступенчатым регулированием |
Привод подающих вальцев, заготовку (для РПМ-02 - четырёх) - |
гидравлический |
Прижим верхних вальцов - |
механический |
Характеристики гидравлического оборудования (гидронасос, гидромотор): - |
номинальное давление, МПа- 6,3 |
Характеристики электродвигателя привода подачи: |
· -мощность, кВт - |
3 |
· -число оборотов, об/мин- |
1460 |
Подача бревна или лафета ( бруса с двумя обрезанными сторонами) на один двойной ход пильной рамки, мм от -до |
1,6-23,4 |
Производительность средняя расчетная , м куб/час - |
5,5 |
Общая установленная мощность, кВт |
32 |
Мощность электродвигателей, кВт - |
32 |
Габаритные размеры пилорамы, мм |
· Длина - |
2645 |
· Ширина - |
2500 |
· Высота - |
2334 |
Масса лесопильной рамы с принадлежностями, кг |
4955 |
|
