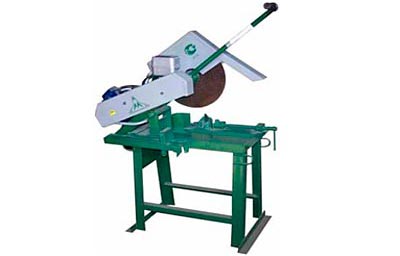

Станок абразивно-отрезной маятниковый СОМ-400Б

Станок отрезной маятниковый модели СОМ-400Б предназначен для резки труб, арматуры, металлопроката и т.п. с помощью абразивных армированных кругов, изготовленных по ГОСТ 21963-82, в условиях монтажных площадок и производственных баз.

Технические характеристики

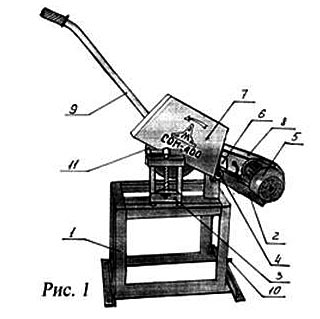

Станок отрезной состоит из станины 1, шарнирно закрепленного на ней маятника 2, сидящего на оси 3, столешницы 4, тисков 5 для зажима заготовок. Тиски состоят из зажимных губок 6, 7. На маятнике 2 с одной стороны от оси 3 расположен шпиндельный узел 9, а с другой – на плите 10 закреплен электродвигатель 11. Шпиндельный узел состоит из расположенного на подшипниках вала, с одной стороны которого расположен ведомый шкив клиноременной передачи, а с другой – на специальной ступице крепится абразивный круг. Клиноременная передача закрыта кожухом 13. Абразивный круг размещен внутри кожуха 14
Кнопочная станция 17 установлена на маятнике 2. Для строповки пилы на станине имеются три скобы 18, расположенных – две спереди и одна сзади.
Пила работает следующим образом: заготовка прижимается к поверхности губки 6 перемещением губки 7. Зажатие заготовки осуществляется поворотом рукоятки 21. После этого вводят абразивный круг 8 в зону реза, и нажатием на рукоятку 22 осуществляется резка заготовки.
Для обеспечения реза под требуемым углом к плоскости абразивного круга 8 тиски 5 устанавливаются в соответствующее положение и фиксируются гайкой 12. Замену абразивного круга 8 производят при откинутом положении кожуха 14.
Станок комплектуется откидным регулируемым упором 15 для более точной резки заготовок по длине.
