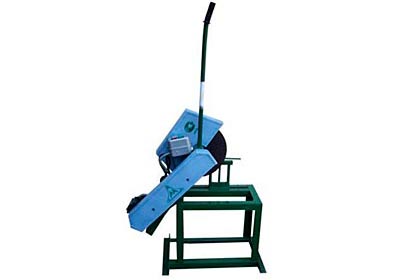

Станок абразивно-отрезной маятниковый СОМ-400В
Станок отрезной маятниковый модели СОМ-400В предназначен для резки труб, арматуры, металлопроката и т. п. с помощью абразивных армированных кругов, изготовленных по ГОСТ 21963-82, в условиях монтажных площадок и производственных баз.
Технические характеристики станка СОМ-400В
Наибольший размер разрезаемого материала, мм
- круг
- труба
- уголок
|
Ø 40
Ø 100
75 |
| Угол поворота трубоприжима, град |
0°; 45° |
| Частота вращения шпинделя |
3500 об/мин. |
| Размер отрезного круга |
(300-400)х(3-4)х32 |
Электродвигатель
- номинальная мощность
- частота вращения ротора
- напряжение
- частота |
2,2 кВт
2860 об/мин.
380 В
50 Гц |
| Габаритные размеры, не более |
1400х500х900 мм |
| Масса, не более |
52 кг |
|

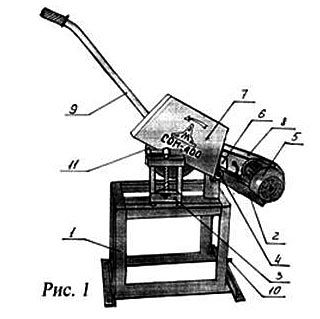

 Станок СОМ-400В абразивно-отрезной маятниковый состоит из рамы 1(рис.1), закрепленного на ней, на оси 4 маятникового узла 2, устанавливаемого на раму вертикального трубоприжима 3. На маятниковом узле смонтирован двигатель 5, пускатель 6 (марка ПМ 12-010207 УВЗ ТУ 16-89 ИГФР644.236.033 ТУ, кожух абразивного круга 7, кожух ремня 8. На раме имеется болт заземления 10.
Указания по технике безопасности при работе на станке СОМ-400В
Перед началом работы убедиться, что оборудование и инструмент исправен, станок СОМ-400 закреплен и заземлён.
Предварительное натяжение ремня контролировать по провисанию верхней ветви, равному 8 мм под действием силы 1 кг, приложенной к середине пролета верхней ветви ремня.
Установить абразивный круг 11, предварительно сняв защитный кожух 7, а затем установив его на место. Закрепить заготовку в трубоприжиме 3.
Резка материала при помощи станка СОМ-400В осуществляется приложением усилия к рукоятке 9 маятникового узла после нажатия кнопки «ПУСК» на пускателе 6. Режим работы станка должен соответствовать режиму, указанному на паспортной табличке электродвигателя.
