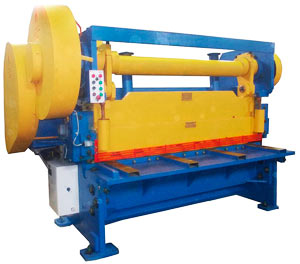

Ножницы гильотинные Н3121 (12х2000)
Ножницы гильотинные Н3121 предназначены для продольной и поперечной резки листового материала. Применяются в заготовительных цехах машиностроительных предприятий.
На гильотине Н-3121 может производиться резка листа как по разметке, так и без нее - по заднему или боковому упорам.
Выполнены с верхним приводом. Вращение от электродвигателя через клиноременную передачу, муфту-тормоз, цилиндрический редуктор передается на эксцентриковый вал и далее через кривошипно-шатунный механизм — ножевой балке.
Станина ножниц гильотинных НА3121 сварная, из листовой стали. Две боковые стойки соединены столом и тремя стяжками. Стол, к которому крепится нижний нож, имеет регулировку для установки необходимого зазора.
Ножевая балка гильотины НА-3121 получает возвратно-поступательное движение от коленчатого вала через шатуны и имеет пружинные уравновешиватели.
На левом конце приводного вала расположена пневматическая жесткосблокированная многодисковая фрикционная муфта-тормоз.
Для мерной резки полос ножницы гильотинные Н3121 снабжены задним упором, который установлен с тыльной стороны ножевой балки. Установка заднего упора производится с помощью винтового механизма, приводимого от маховика вручную. Лист при резке прижимается прижимной балкой, работающей согласованно с ножевой балкой. Необходимые усилия прижима обеспечивают пружины, которые размещаются в стаканах прижимной балки.
Электросхема обеспечивает работу гильотины Н-3121 на одиночных и автоматических ходах. Управление этим оборудованием - кнопочное и от педали. Смазка основных механизмов комбинированная. Конструкция соединения ножевой балки с шатунами предусматривает возможность увеличения открытой высоты ножей на 20 мм, что необходимо для продольной резки листа.
Прижим разрезаемого листа к столу осуществляется индивидуальными подпружиненными штоками.
Для работы на ножницах гильотинных НА3121 необходим сжатый воздух, обеспечивающий рабочее давление в пневмосистеме 0,5 МПа. Гильотины с пневмомуфтой работают менее шумно, и более надежны в эксплуатации, к недостатком таких гильотин следует отнести зависимость от температуры окружающего воздуха.
Технические характеристики Н3121:
ПАРАМЕТР |
ЗНАЧЕНИЕ |
Наибольшие размеры разрезаемого металла, мм
толщина
ширина |
12
2000
|
Частота ходов ножа, мин-1 вспомогательных |
40 |
Частота ходов ножа, мин-1 при резке небольших размеров разрезаемого листа |
9 |
Угол наклона подвижного ножа, град |
2.1 |
Наибольшая длинна листов отрезаемая по заднему упору, мм |
500 |
Предельное отклонение на длинне 1000 мм, мм |
0.25 |
Усилие прижима, кН не менее |
73 |
Габаритные размеры, мм |
3360х1950х2135 |
Масса, кг |
6600 |
