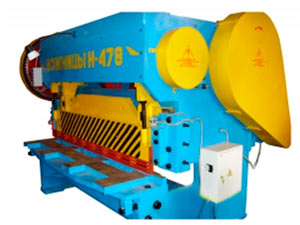

Ножницы гильотинные Н478.01 (20х2200)
Ножницы кривошипные по металлу Н478.01 с наклонным ножом предназначены для резки листового материала. На гильотинных ножницах может производиться резка листов как по разметке, так и без нее - по заднему или боковому упорам.
Станина гильотинных ножниц Н478.01 сварная, из листовой стали. Две боковые стойки соединены столом и тремя стяжками. Стол, к которому крепится нижний нож, имеет регулировку для установки необходимого зазора.
Привод ножниц гильотинных осуществляется от электродвигателя через клиноременную передачу и двухступенчатый цилиндрический редуктор, Ножевая балка гильотины получает возвратно-поступательное движение от коленчатого вала через шатуны и имеет пружинные уравновешиватели.
Конструкция соединения ножевой балки с шатунами предусматривает возможность увеличения открытой высоты ножей на 20 мм, что необходимо для продольной резки листа.
Прижим разрезаемого листа к столу осуществляется индивидуальными подпружиненными штоками.
Описываемая гильотина для резки металла имеет муфту включения с двумя поворотными шпонками и электромагнитом, и относится к категории электромеханических гильотин.
Конструкция муфты включения главного привода кривошипных ножниц по металлу Н478.01 обеспечивает надежную работу листовых ножниц без воздуха, что значительно снижает эксплуатационные расходы.
Для ввода в эксплуатацию подобной гильотины необходима только электрическая энергия. К достоинствам гильотин этого класса является возможность работы на открытом воздухе при минусовых температурах. Ножницы гильотинные механические Н478.01 с наклонным ножом предназначены для прямой продольной и поперечной резки листового металла. Резка листа производится за один ход ножа по разметке или по упору. Ножницы эксплуатируются в закрытых помещениях или на открытом воздухе при температуре окружающей среды - 200С +400С.
Технические характеристики Н478.01:
ПАРАМЕТР |
ЗНАЧЕНИЕ |
Толщина металла с временным сопротивл. 500Мпа (мм) |
20 |
Ширина металла (мм) |
2200 |
Максимальная ширина полосы отрезаемой по заднему упору, мм |
670 |
Число ходов (ход/мин) |
20 |
Расст. между стойками в свету (мм) |
2300 |
Расст. от верхней кромки ножа до уровня пола (мм) |
850 |
Количество прижимов (шт) |
1 |
Ход прижима (мм) |
25 |
Суммарная мощность эл.двигателей (кВт) |
40 |
Частота оборотов (об/мин) |
1450 |
Ход ножа (мм) |
140 |
Габариты (мм) |
3240х2160х2350 |
Масса (кг) |
1030 |
