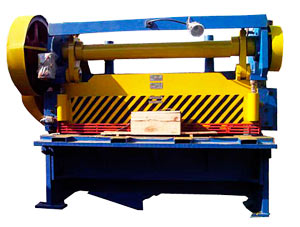

Ножницы гильотинные механические с наклонным ножом предназначены для резки листового материала с пределом прочности до 50 кг/кв.мм.
Может быть использован на заготовительных участках или в цехах предприятий, выпускающих изделия промышленной вентиляции, а также там, где требуется резка листового материала. Разрезание листов на заготовки производится с использованием передних, заднего и бокового упоров, а также по разметке.
Исполнение УХЛ - в условиях холодного и умеренного климата.
Исполнение 0 – в сухом и влажном тропическом климате.
Категория размещения 4 по ГОСТ15151.
Температура воздуха должна быть не менее -5°С.
Резка осуществляется при помощи заднего упора, по разметке.
Укомплектованы автоматической системой установки зазора между ножами согласно толщине разрезаемого материала, и усилия прижима, пропорционального усилию реза.
Крайние ножи имеют профилированные отверстия для рубки прутка и уголка.
Технические характеристики МНГ-16, НГ-16
Наименование параметра, размерность
Величина параметра
Толщина разрезаемых листов с временным сопротивлением σвр = 500МПа,мм
16, не более
Ширина разрезаемых листов, мм
2000, не более
Размер разрезаемого уголка, мм
63х63х6
Диаметр разрезаемого прутка
35, не более
Частота ходов ножа, холостых, мин-1
40, не менее
Угол наклоа подвижного ножа,
2°10´
Усилие прижима, кН
60
Длинна листа отрезанного с упором, мм
500
Расстояние от верхней кромки нижнего ножа до уровня пола, мм
