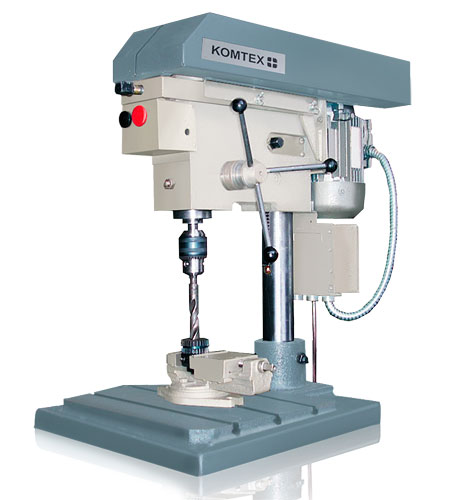

Настольно-сверлильный станок НС16-01 (СНВШ-2)
Настольно – сверлильный станок НС-16-01 (СНВШ – 2) заменяет устаревшие модели 2М112,ТМНС-12 и др. По сравнению с аналогами имеет меньший вес при более высокой жесткости и мощности на шпинделе.
Станок НС-16-01 (СНВШ – 2) настольно – сверлильный предназначен для сверления отверстий диаметром до 16 мм. Может быть использован в ремонтных и производственных цехах, участках, передвижных ремонтных мастерских.
Комплектуется патроном В16 что позволяет производить сверление отверстий от 2,0 до 16мм.
В отличие от аналогов электросхема смонтирована на траверсе, что исключает попадание СОЖ на токоведущие цепи.
Смена скоростей шпинделя производится при разведенном в «стороны» кожухе, что позволяет использование в помещениях, ограниченных по высоте (КУНГ, контейнерная мастерская, ЖД вагон).
В случае отсутствия ограничений по высоте, либо использовании в конвейерных линиях, ход траверсы может быть увеличен вдвое, при сохранении основных параметров.
Область применения станка НС-16-01 (СНВШ – 2) достаточно широка: его приобретают технические университеты, профессионально-технические училища, промышленные предприятия и опорные ремонтные базы Министерства Обороны РФ.
Станок соответствует классу точности «Н».
Технические характеристики станка НС-16-01 (СНВШ – 2)
Наибольший диаметр сверления, мм |
16 |
Число скоростей |
4 |
Частота вращения шпинделя, об./мин. |
550, 1000, 1800, 3400 |
Ход шпинделя, мм |
100 |
Ход траверсы, мм |
200 |
Конус шпинделя наружный |
В18 |
Электродвигатель тип:
• Мощность, кВт
• Частота вращения, об/мин. |
АИР71/-
0,75
1360 |
Размер стола |
420x275 |
Габаритные размеры не более, мм:
• Длина
• Ширина
• Высота |
655
275
730 |
Масса, кг |
100 +- 5% |
